透水铺装路面结构图

透水铺装路面结构图

透水铺装有很多的施工方式和选择，同时根据不同的施工要求、设计方案，来对施工进行具体的落实。为了提高排水、保障路基的稳定性，施工还有设置盲管、土工布等工艺。

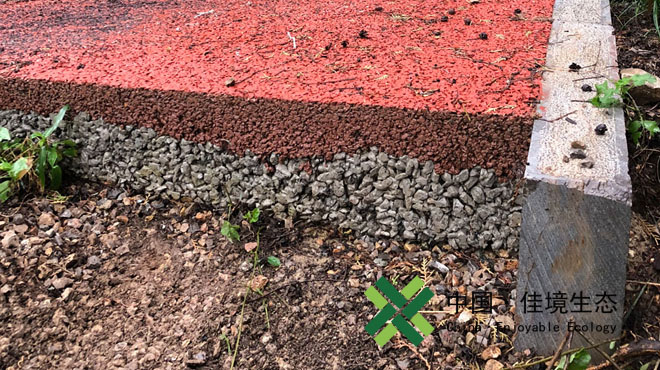

透水铺装路面结构图，透水铺装路面成型后结构图展示。

1、具有较小蓄水能力的透水路面。 这种透水路面基层主要由找平层、透水基层构成，透水基层有很大的空隙率，但厚度不大，具有很强的透水能力，适合降雨量较小、垫层透水能力很强且具有较高的承载力的地域。主要适用于人行道、非机动车道、广场，停车场、步行街、庭院路等场所。

2、具有较大蓄水能力的透水基层的透水路面。 这神基层—般由找平层，蓄水基层、土工织物构成，蓄水层厚度较大，且空隙率较小，当降雨量较大不能及时排出时，—部分雨水可以储存在基层中，避免路面积水。这种基层适合降雨量较大的情况，可以边蓄水，边排水。蓄水层下面是土工织物，其作用是保持垫层承载力。

3、内部具有溢流结构的透水路面。垫层可以渗透且内部具有溢流排水结构的透水路面，这种基层可暂时储存透过路面的雨水，然后进—步渗透。当降雨量较大时，雨水充满整个蓄水基层时，水位高于内部设置的溢流管管口，雨水可以通过溢流管排出路外。

4、透水路面的周边溢流，当降雨量很大，透水路面不能及时排掉所有的雨水时，为避免路面水，采用周边溢流结构。透水路面周边采用一定厚度开级配碎石做面层，下面直接由有一定坡度的垫层支撑，垫层上面设有土工织物，以提高其承载力，整个基层形成一个蓄水池，当雨水过大时，可以从周边直接溢流进基层蓄水池，再排出路外，不会造成路面积水。

做透水铺装道路，需要注意的就是断层、结浆和掉子这几个问题，虽然普通混凝土也会出现断层掉子的现象，但是后期普通混凝土补救很方便，但是透水铺装出现这种问题后补救却很难，且无法达到原来的效果，因此没有经验建议找有口碑的厂家进行合作，如我们佳境生态，可以包清工、包工包料、提供技术指导等多种合作方式。
